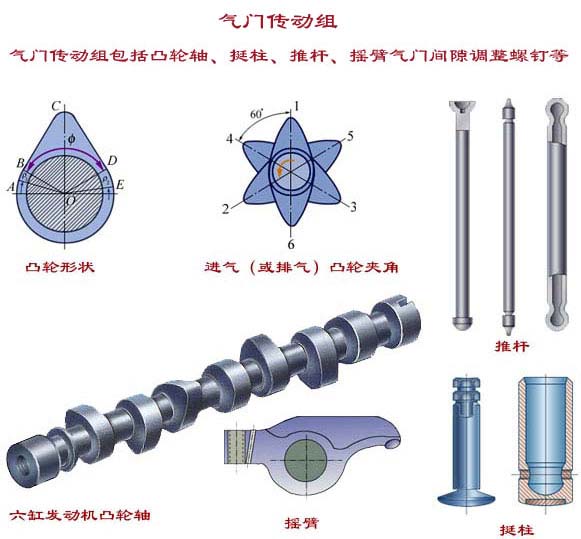

凸轮的形状影响气门的开闭时刻和开启高度。 |
| 凸轮的相对位置应符合发动机的点火顺序。对于六缸发动机，进气（或排气）凸轮之间的夹角均为360°/6=60°。 |
| 推杆的作用是将从凸轮轴传来的推力传给摇臂，推杆可以是实心的也可以是空心的。 |
| 凸轮轴控制气门的开启和关闭，每一个进、排气门分别有相应的进气凸轮和排气凸轮。 |
| 摇臂实际上是一个双臂杠杆，将推杆传来的力改变方向，作用到气门杆端打开气门。 |
| 挺柱的是将凸轮的推力传给推杆（或气门杆），并承受凸轮轴旋转时所施加的侧向力，近年来，液压挺柱被广泛地采用。 |
|
|
|
|
|
