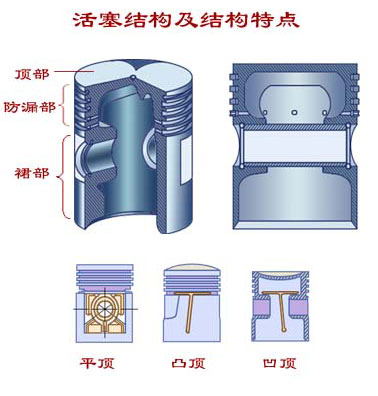

活塞可分为顶部、防漏部和裙部三部分。 活塞顶部承受气体压力，它是燃烧室的组成部分，有平顶、凸顶和凹顶活塞。 活塞头部指第一道活塞环槽到活塞销孔以上部分。它有数道环槽，用以安装活塞环，起密封作用，又称为防漏部。 活塞裙部指从油环槽下端面起至活塞最下端的部分，它包括装活塞销的销座孔。活塞裙部对活塞在气缸内的往复运动起导向作用，并承受侧压力。 |
| 平顶活塞顶部是一个平面，结构简单，制造容易，受热面积小，顶部应力分面较为均匀，一般用在汽油机上，柴油机很少采用。 |
| 凸顶活塞顶部凸起呈球顶形，其顶部强度高，起导向作用，有利于改善换气过程，二行程汽油机常采用凸顶活塞。 |
| 凹顶活塞顶部呈凹陷形，凹坑的形状和位置必须有利于可燃混合气的燃烧，有双涡流凹坑、球形凹坑、U形凹坑等等。 |

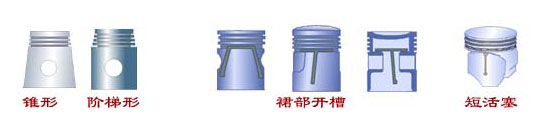

| 预先做成阶梯形、锥形：活塞沿高度方向的温度很不均匀，活塞的温度是上部高、下部低，膨胀量也相应是上部大、下部小。为了使工作时活塞上下直径趋于相等，即为圆柱形，就必须预先把活塞制成上小下大的阶梯形、锥形。 |
| 活塞群部开槽：为了减小活塞裙部的受热量，通常在裙部开横向的隔热槽，为了补偿裙部受热后的变形量，裙部开有纵向的膨胀槽。槽的形状有"T"形或"Π"形槽。 |
| 有些活塞为了减轻重量，在裙部开孔或把裙部不受侧压力的两边切去一部分，以减小惯性力，减小销座附近的热变形量，形成拖板式活塞或短活塞，适用于高速发动机。 |

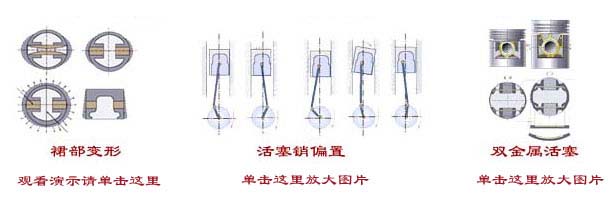

| 预先做成椭圆形：在加工时预先把活塞裙部做成椭圆形状。椭圆的长轴方向与销座垂直，短轴方向沿销座方向。这样活塞工作时趋近正圆。 |
| 活塞销孔中心线偏离活塞中心线平面，向作功行程中受主侧压力的一方偏移了1～2mm。这种结构可使活塞在从压缩行程到作功行程中较为柔和地从压向气缸的一面过渡到压向气缸的另一面，以减小敲缸的声音。 |
| 为了减小铝合金活塞裙部的热膨胀量，有些汽油机活塞在活塞裙部或销座内嵌入钢片，牵制了裙部的热膨胀变形量。 |
|
|
|
|
 |
|||||||||||
 |
||||||||||||
|
