1．可燃混合气成分
可燃混合气是指空气与燃料的混合物，汽油机的可燃混合气"汽油+空气"在化油器内形成，其成分对发动机的动力性与经济性有很大的影响。
空燃比

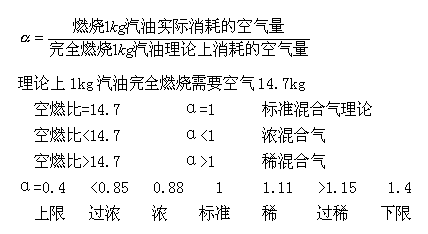

可燃混合气的成分用过量空气系数α表示
2．可燃混合气成分对发动机性能的影响（图4-3）
可燃混合气的浓度对发动机的性能影响很大，直接影响动力性和经济性。
|
通过试验证明，发动机的功率 和耗油率 都是随着过量空气系数α变化而变化的。
理论上，对于α=1的标准混合气而言，所含空气中的氧正好足以使汽油完全燃烧，但实际上，由于时间和空间条件的限制，汽油细粒和蒸汽不可能及时地与空气绝对均匀地混合，因此，即使α=1，汽油也不可能完全燃烧，混合气α>1才有可能完全燃烧。
因为α>1时混合气中，有适量较多的空气，正好满足完全燃烧的条件，此混合气称为经济混合气，对于不同的汽油机经济混合气成分不同，一般在α=1.05～1.15范围内。当α大于或小于1.05～1.15时，ge↑，经济性变坏。
当α= 0.88时，Pe最大，因为这种混合气中汽油含量较多，汽油分子密集，因此，燃烧速度最高，热量损失最小，因而使得缸内平均压力最高，功率最大，此混合气称为功率混合气。对不同的汽油机来说，功率混合气一般在α=0.85～0.95
之间。
α>1.11的混合气称为过稀混合气，α<0.88的混合气称为过浓混合气，混合气无论过稀过浓都会使发动机功率降低Pe↓，耗油率增加ge↑。
|
|
| 图4-3 |
混合气过稀时，由于燃烧速度太低，损失热量很多，往往造成发动机温度过高，严重过稀时，燃烧可延续到进气过程的开始，进气门已经开启时还在进行，火焰将传到进气管，以至化油器喉管内，引起化油器"回火"并产生拍击声。当混合气稀到α=1.4
以上时，混合气虽然能着火，但火焰无法传播，导致发动机熄火，所以α=1.4称为火焰传播下限。
混合气过浓时，由于燃烧很不完全，产生大量的CO，造成气缸盖，活塞顶和火花塞积炭，排气管冒黑烟，甚至废气中的一氧化碳可能在排气管中被高温废气引燃，发生排气管"放炮"。混合气浓到α=0.4以下，可燃混合气虽然能着火，但火焰无法传播，发动机熄火，所以α=0.4称为火焰传播上限。
从以上分析可知，发动机正常工作时，所用的可燃混合气α值，应该在获得最大功率和获得最低燃油消耗率之间，在节气门全开时，α值的最佳范围为0.85～1.15范围内，一般在节气门全开条件下，α=0.85～0.95时，发动机可得到较大的功率，当α=1.05～1.15时，发动机可得到较好的燃料经济性，所以当α在0.85～1.15范围内，动力性和经济性都比较好，即Pe较大，ge较小。
实际上，对于一定的发动机，相应于一定工况，化油器只能供应一定α值的可燃混合气，该α值究竟要满足动力性，还是经济性，还是二者适当兼顾，这就要根据汽车及发动机的各种工况进行具体分析。
3．汽油机各种工况对可燃混合气成份的要求
作为车用汽油机，其工况（负荷和转速）是复杂的，例如，超车、刹车、高速行驶、汽车在红灯信号下，起步或怠速运转、汽车满载爬坡等，工况变化范围很大，负荷可以0→100%，转速可以最低→最高。不同工况对混合气的数量和浓度都有不同要求，具体要求如下：
（1）小负荷工况-要求供给较浓混合气α=0.7～0.9量少，因为，小负荷时，节气门开度较小，进入气缸内的可燃混合气量较少，而上一循环残留在气缸中的废气在气缸内气体中所占的比例相对较多，不利于燃烧，因此必须供给较浓的可燃混合气。
（2）中负荷工况-要求经济性为主，混合气成分α=0.9～1.1，量多。 发动机大部分工作时间处于中负荷工况，所以经济性要求为主。中负荷时，节气门开度中等，故应供给接近于相应耗油率最小的α值的混合气，主要是α>1的稀混合气，这样，功率损失不多，节油效果却很显著。
（3）全负荷工况-要求发出最大功率Pemax，α=0.85～0.95量多
汽车需要克服很大阻力（如上陡坡或在艰难路上行驶）时，驾驶员往往需要将加速踏板踩到底，使节气门全开，发动机在全负荷下工作，显然要求发动机能发出尽可能大的功率，即尽量发挥其动力性，而经济性要求居次要地位。故要求化油器供给Pemax时的α值。
（4）起动工况-要求供给极浓的混合气α=0.2～0.6量少。
因为发动机起动时，由于发动机处于冷车状态，混合气得不到足够地预热，汽油蒸发困难。同时，由于发动机曲轴被带动的转速低，因而被吸入化油器喉管内的空气流速较低。难以在喉管处产生足够的真空度使汽油喷出。既使是从喉管流出汽油，也不能受到强烈气流的冲击而雾化，绝大部分呈油粒状态。混合气中的油粒会因为与冷金属接触而凝结在进气管壁上，不能随气流进入气缸。因而使气缸内的混合气过稀，无法引燃，因此，要求化油器供给极浓的混合气进行补偿，从而使进入气缸的混合气有足够的汽油蒸汽，以保证发动机得以起动。
（5）怠速是指发动机在对外无功率输出的情况下以最低转速运转，此时混合气燃烧后所作的功，只用以克服发动机的内部阻力，使发动机保持最低转速稳定运转。汽油机怠速运转一般为300～700r/min，转速很低，化油器内空气流速也低，使得汽油雾化不良，与空气的混合也很不均匀。另一方面，节气门开度很小，吸入气缸内的可燃混合气量很少，同时又受到气缸内残余废气的冲淡作用，使混合气的燃烧速度↓↓，因而发动机动力不足。因此要求提供较浓的混合气α=0.6～0.8
。
（6）加速工况
发动机的加速是指负荷突然迅速增加的过程。要求混合气量要突增，并保证浓度不下降。当驾驶员猛踩踏板时，节气门开度突然加大，以期发动机功率迅速增大。在这种情况下，空气流量和流速以及喉管真空度均随之增大。汽油供油量，也有所增大。但由于汽油的惯性>空气的惯性，汽油来不及足够地以喷口喷出，所以瞬时汽油流量的增加比空气的增加要小得多，致使混合气过稀。另外，在节气门急开时，进气管内压力骤然升高，同时由于冷空气来不及预热，使进气管内温度降低。不利于汽油的蒸发，致使汽油的蒸发量减少，造成混合气过稀。结果就会导致发动机不能实现立即加速，甚至有时还会发生熄火现象。
为了改善这种情况，就应该采取强制方法。在化油器节气门突然开大时，强制多供油，额外增加供油量，及时使混合气加浓到足够的程度。
结论：通过上述分析，可以看出
①发动机的运转情况是复杂的，各种运转情况对可燃混合气的成分要求不同。
②起动、怠速、全负荷、加速运转时，要求供给浓混合气α<1。
③中负荷运转时，随着节气门开度由小变大，要求供给由浓逐渐变稀的混合气α=0.9～1.1
4．理想化油器特性与简单化油器特性（图4-4）
化油器的特性是指在一定转速下，α随喉管真空度变化而变化的规律。
汽车正常行驶时，在大负荷、中负荷工况下，随着负荷的增加，化油器供给由浓逐渐变稀的混合气α↑，当进入大负荷范围内，混合气又由稀变浓，保证发动机发出最大功率。在一定转速下，发动机所要求的混合气成分随负荷变化的规律称为理想化油器特性。
现在让我们看看简单化油器特性。
节气门由小→大，混合气由稀变浓α↓ 怠速时也供给稀混合气，与理想化油器特性截然相反，这就与发动机实际工作的要求发生也矛盾，它只能满足汽油机的一种工况，而其它工况都不适应，因此，简单化油器在车用汽油机上不能使用。
为了解决这一矛盾，在现代化油器结构上，采用了一系列自动调配混合气浓度的装置，其中包括主供油系统、起动系统、怠速系统、大负荷加浓系统（省油器）和加速系统，以保证车用汽油机在各种工况下都能供给适当浓度的可燃混合气。
|
