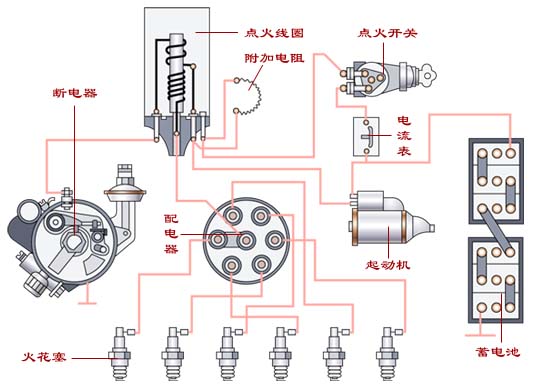

电源是蓄电池，其电压为12 V 或24 V ，由点火线圈和断电器共同产生高压10000 V 以上。分初级回路和次极回路。触点闭合时，初级电路通电，电流从蓄电池的正极经点火开关，点火线圈的初级绕组，断电器触点，接地流回蓄电池的负极，为低压电路。触点断开时，初级电路被切断，初级电路迅速下降到零，铁芯中的磁通随之迅速衰减以至消失，因而在匝数多，导线细的次极绕组中感应出很高的电压，使火花塞两极之间的间隙被击穿，产生火花。     初级电路为低压电路，次极电路为高压电路。
