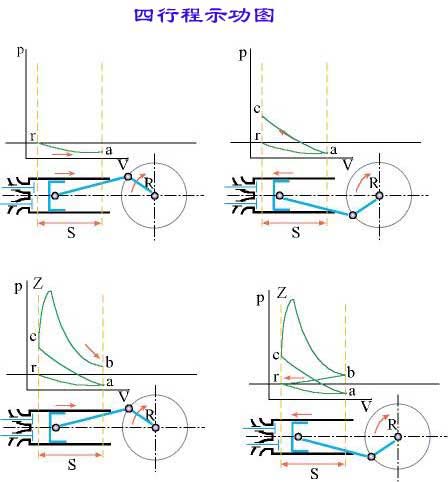

作功行程 曲线cb表示作功行程, 包括燃烧过程和膨胀过程，压缩行程接近上止点时，火花塞点燃可燃混合气，可燃混合气燃烧后放出大量的热使气缸内气体温度和压力急剧升高，Z点最高压力可达3～5MPa，最高温度可达2200～2800K，高温高压气体膨胀，推动活塞从上止点向下止点运动，气缸内容积增加，气体压力和温度降低，当活塞运动到下止点(b)时，作功行程结束，气体压力降低到0.3～0.5MPa，气体温度降低到1300～1600K。 |
|
进气行程 曲线ra表示进气行程, 活塞从上止点(r)向下止点(a)运动，进气过程开始时，气缸内的压力稍高于大气压力。随着活塞下移，气缸内容积增大，压力减小，当压力低于大气压时，在气缸内产生真空吸力，可燃混合气通过进气门被吸入气缸，直至活塞向下运动到下止点。 |
|
压缩行程 曲线ac表示压缩行程, 活塞从下止点向上止点运动，这时进气门和排气门都关闭，气缸内成为封闭容积，可燃混合气受到压缩，压力和温度不断升高，当活塞到达上止点(c)时压缩行程结束。压缩终了时可燃混合气压力可达0.6～1.2MPa，温度可达600～700K。 |
|
排气行程 曲线br表示排气行程, 活塞从下止点向上止点运动，把废气强制排出到大气中去，活塞越过上止点后，排气门关闭，排气行程结束。排气终止(r)时，气体压力仍高于大气压力，约为0.105～0.115MPa，温度约为900～1200K。 |
|
|
|
|
|
