1．气门组（图3-7） 包括：气门、气门座、气门导管、气门弹簧、锁片、卡簧。 （1）气门（图3-8） 功用：控制进、排气管的开闭 工作条件： 承受高温、高压、冲击、润滑困难。 要求：足够的强度、刚度、耐磨、耐高温、耐腐蚀、耐冲击。
	图3-7

材料：进气门采用合金钢（铬钢或镍铬等），排气门采用耐热合金钢（硅铬钢等）。

构造：气门由头部、杆身和尾部组成。

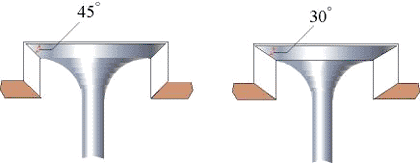

	图3-9
图3-8

气门头部是一个具有圆锥斜面的圆盘，气门锥角一般为45⁰，也有30⁰（图3-9），气门头边缘应保持一定厚度，一般为1-3 mm，以防工作中冲击损坏和被高温烧蚀。气门密封锥面与气门座配对研磨。

气门头顶部形状有平顶，球面顶和喇叭形顶等（图3-10）。

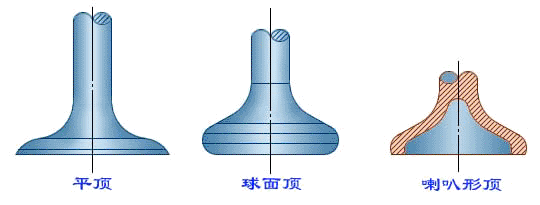

图3-10

平顶：结构简单、制造方便、吸热面积小，质量小、进、排气门均可采用。

球面顶：适用于排气门，强度高，排气阻力小，废气的清除效果好，但受热面积大，质量和惯性力大，加工较复杂。

喇叭形顶：适用于进气门，进气阻力小，但受热面积大。

有的发动机进气门头部直径比排气门大，两气门一样大时，排气门有记号。

杆身→杆身与头部制成一体，装在气门导管内起导向作用，杆身与头部采用圆滑过渡连接。

尾部→制有凹槽（锥形槽或环形槽）用来安装锁紧件。

（2）气门导管（图3-11） 功用：①起导向作用，保证气门作直线往复运动。       ②起导热作用，将气门头部传给杆身的热量，通过气缸盖传出去。
	图3-11

为了保证导向，导管应有一定的长度，气门导管的工作温度也较高，约500k。气门导管和气门的润滑是靠配气机构飞溅出来的机油进行润滑的，因此易磨损。为了改善润滑性能，气门导管常用灰铸铁或球墨铸铁或铁基粉未治金制造。导管内、外圆面加工后压入气缸盖的气门导管孔内，然后再精铰内孔。为了防止气门导管在使用过程中松脱，有的发动机对气门导管用卡环定位。

（3）气门座

气门座与气门头部密封锥面配合密封气缸，气门头部的热量亦经过气门座外传。气门座可以在缸盖或缸体上直接镗出，也可以采用镶嵌式结构。镶嵌式结构气门座都采用较好的材料（合金铸铁、奥氏体钢等）单独制作。

（4）气门弹簧（图3-12）

功用：保证气门回位

气门弹簧的作用在于保证气门回位，在气门关闭时，保证气门与气门座之间的密封，在气门开启时，保证气门不因运动时产生的惯性力而脱离凸轮。气门弹簧多为圆柱形螺旋弹簧，它的一端支承在气缸盖上，另一端压靠在气门杆尾端的弹簧座上，弹簧座用锁片固定在气门杆的尾端。

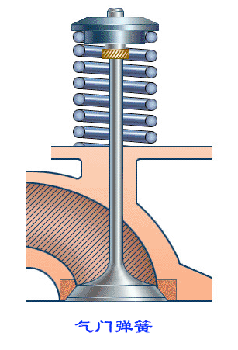

图3-12	图3-13

（5）气门旋转机构（图3-13）

为了使气门头部温度均匀，防止局部过热引起的变形和清除气门座积炭，可设法使气门在工作中相对气门座缓慢旋转。气门缓慢旋转时在密封锥面上产生轻微的摩擦力，有阻止沉积物形成的自洁作用。

（6）锁片、卡簧 锁片、卡簧的功用是在气门弹簧力的作用下把弹簧座和气门杆锁住，使弹簧力作用到气门杆上。

2．气门传动组

功用：传递凸轮轴→气门之间的运动

气门传动组包括，凸轮轴、挺柱、推杆、摇臂气门间隙调整螺钉等。

（1）凸轮轴（图3-14）

功用：控制气门的开启和关闭，每一个进、排气门分别有相应的进气凸轮和排气凸轮。 凸轮的形状影响气门的开闭时刻及高度，凸轮的排列影响气门的开闭时刻和工作顺序。（根据凸轮轴可以判断工作顺序）工作中，凸轮轴受到气门间歇性开启的周期性冲击载荷，因此对凸轮表面要求耐磨，凸轮轴要有足够的韧性和刚度。
	图3-14

（2）挺柱（图3-15）

挺柱的功用是将凸轮的推力传给推杆（或气门杆），并承受凸轮轴旋转时所施加的侧向力，近年来，液压挺柱被广泛地采用。

（3）推杆（图3-16）

推杆的作用是将从凸轮轴传来的推力传给摇臂，它是配气机构中最容易弯曲的零件。要求有很高的刚度，在动载荷大的发动机中，推杆应尽量地做得短些。

（4）摇臂（图3-17）

摇臂实际上是一个双臂杠杆，将推杆传来的力改变方向，作用到气门杆端打开气门。

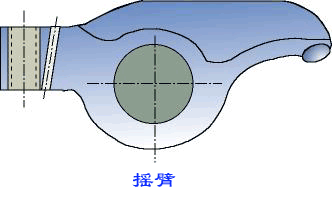

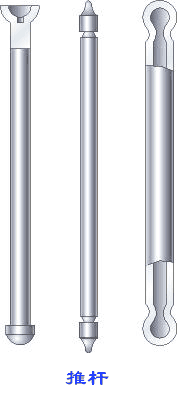

图3-16	图3-17
